一、丹佛斯FC302變頻器開機前安全準備與接線檢查（斷電操作）
1. 安全須知
1）接線、檢修前必須斷開主電源，等待直流母線電容完全放電（至少 20 分鐘），用測電儀確認無電壓后再操作，避免觸電風險；
2）確保變頻器安裝環境通風良好，無粉塵、油污、積水，遠離高溫、強電磁干擾設備。
2. 工具與資料準備
1）電工工具：十字 / 一字螺絲刀、剝線鉗、壓線鉗、測電儀；
2）資料：電機銘牌（額定功率、電壓、電流、頻率、轉速）、FC302 變頻器型號確認（匹配電機功率與電源電壓）。
3. 接線核查
（1）主回路接線
— 三相電源進線：R/L1、S/L2、T/L3 端子，嚴禁反接；
— 電機接線 ： U/T1、V/T2、W/T3 輸出端子，接線牢固無松動；
— 地線 PE：可靠接地，接地電阻符合工業規范，杜絕漏電、設備跳停隱患。
（2）控制回路關鍵接線
— 安全轉矩關斷：短接 12 號與 37 號端子，未短接將無法啟動電機；
— 慣性停車端子：27 號端子默認帶安全停車功能，需將參數5-12設為 0（無功能），避免啟動被限制；
— 無外部控制需求（如端子啟停、模擬量調速），其余控制端子無需額外接線，直接用 LCP 面板操作。
4. 設備外觀檢查
— 變頻器外殼無破損、端子無氧化、接線柱無松動；
— 電機無卡滯、機械連接無異常，負載端處于可運行狀態。
二、初次上電與面板初始化
1. 上電操作
— 合上變頻器主電源開關，緩慢上電，觀察變頻器無異常聲響、無冒煙、無報警代碼顯示；
— LCP 面板完成自檢后，進入待機界面，若面板無顯示或報錯，立即斷電，重新核查接線（重點檢查電源、地線、12/37 號端子短接情況）。
2. 面板基礎設置
— 語言切換：將 LCP 面板操作界面調成中文，方便后續參數設置，按面板菜單鍵進入系統設置，選擇 “語言” 后切換為中文，確認保存；
— 狀態確認：待機界面查看電源電壓、面板指示燈狀態，無異常即可進入?yún)?shù)設置環節。
三、核心參數設置
1. 面板操作
菜單鍵進入?yún)?shù)組 → 翻頁鍵選擇參數號 → 加減鍵調整數值 → 確認鍵保存 → 退出鍵返回待機界面，所有參數嚴格按電機銘牌填寫，避免電機運行異常。
2. 核心參數

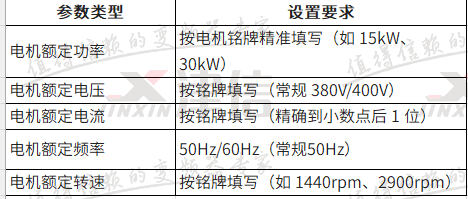

（1）電機基礎參數（匹配電機銘牌?核心）

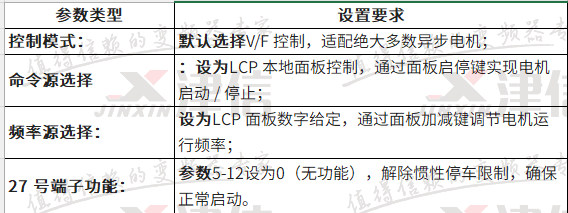

（2）控制模式與啟停參數

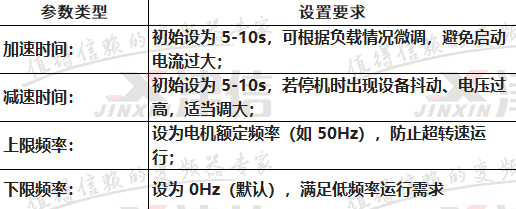

（3）運行節奏參數
3. 可選參數（按需設置）
— 點動（JOG）參數：設置點動頻率（5-10Hz）、點動加減速時間（2-3s），方便現場轉向測試；
— 保護參數：電機過載保護、變頻器過流保護，一般使用出廠默認值。
四、空載試運行
參數設置完成后，脫開電機與負載的機械連接，進行空載試運行。
1、點動測試轉向：按面板點動鍵（JOG），電機點動運行，觀察轉向是否符合生產需求；若轉向錯誤，立即停機并斷開電源，交換 U/T1、V/T2、W/T3 任意兩相接線，重新上電測試。
2、低頻率試運行：按面板啟動鍵，電機啟動，通過加減鍵將頻率調至 20-30Hz，持續運行 3-5 分鐘，觀察電機狀態：
— 無異常異響、無劇烈振動、轉速平穩；
— LCP 面板顯示運行電流正常（無過載、無過流）。
3、額定頻率試運行：緩慢將頻率升至電機額定頻率，運行 5-10 分鐘，監測電機溫升、變頻器運行狀態，無異常后按停止鍵，電機按設定減速時間平穩停機。
4、空載試運行全程無報錯、無異常，即可進入帶載運行環節；若出現異響、振動、報警，立即停機，重新核查電機參數與接線。
五、帶載正常運行
空載試運行無故障后，重新連接電機與負載，確保機械連接牢固、無卡滯，按平穩啟動、逐步升頻原則操作：
1、合上負載端機械開關，檢查負載設備處于可運行狀態；
2、按面板啟動鍵，電機啟動，先將頻率調至工作頻率的 50%，運行 2-3 分鐘；
3、觀察 LCP 面板顯示的運行電流、輸出頻率、電壓，同時檢查電機溫升、負載設備運行狀態（無卡滯、無異響、無抖動）；
4、無異常后，通過面板加減鍵緩慢升頻至額定工作頻率，持續觀察 5-10 分鐘；
5、帶載運行穩定，變頻器無報警、電機無過載、負載滿足工藝要求，表示丹佛斯 FC302 變頻器開機調試完成，可投入正常生產。
?
