丹佛斯 VLT? FC31 變頻器多泵控制功能應用詳解

時間：2026-05-12    作者：津信變頻    點擊：次
一、VLT® FC31 變頻器簡介

丹佛斯 VLT® Flow Drive FC31 系列矢量變頻器，是專為流體輸送、供水、暖通泵系統打造的專用變頻器，集成供水專用算法、內置 PID 閉環、多泵聯動控制，覆蓋0.75–90kW功率段，支持3×380–480V三相供電，防護等級 IP20，具備完善的過流、過壓、過載、缺相、電機過熱保護，EMC 性能優異，可直接用于生活供水、工業循環水、換熱站二次供水、污水處理等多泵恒壓 / 恒流系統。

FC31 無需外接 PLC 即可實現1 拖 N 多泵自動輪換、加減泵、休眠喚醒、故障互投，大幅降低系統成本、布線復雜度與調試難度，運行穩定、節能效果顯著。

二、FC31 多泵控制（恒壓供水）核心功能介紹

FC31 多泵控制集中在第 25 組 供水功能參數，支持三種典型控制模式，實現管網壓力恒定與泵組智能管理：
1. 核心控制模式

2. 關鍵智能功能

三、多泵控制關鍵參數設定（以模式 1 雙繼電器 / 泵為例）
所有參數基于 FC31 操作面板設置，步驟清晰、調試高效。

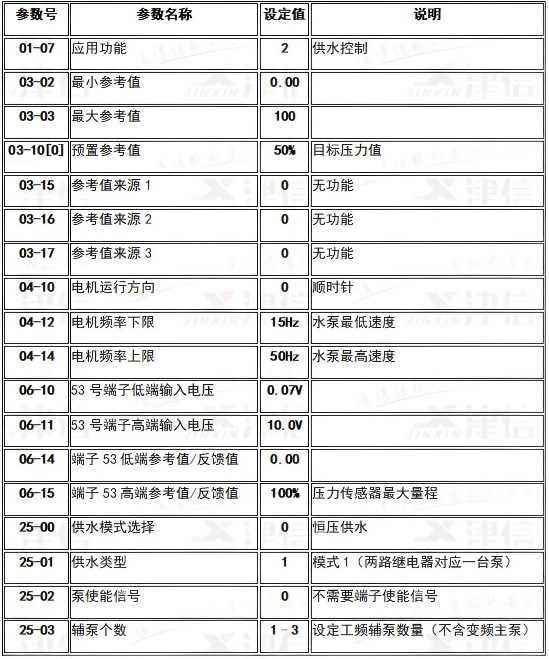

1. 基礎啟用參數


2. 加減泵頻率閾值

參數號 參數名稱 推薦值 說明
25-20 低速頻率設定2 22Hz 低于此頻率并持續，切除輔泵（針對一臺輔助泵）
25-21 低速持續時間 3s 切除延時，避免頻繁動作
25-22 低速頻率設定2 25Hz 低于此頻率并持續，切除輔泵（針對二臺輔助泵）
25-23 低速頻率設定3 28Hz 低于此頻率并持續，切除輔泵（針對三臺及以上輔助泵）
25-25 高速頻率設定1 40Hz 高于此頻率并持續，投入輔泵（針對一臺輔助泵）
25-26 高速持續時間 3s 投入延時
25-27 高速頻率設定2 45Hz 高于此頻率并持續，投入輔泵（針對二臺輔助泵）
25-28 高速頻率設定3 48Hz 高于此頻率并持續，投入輔泵（針對三臺及以上輔助泵）

3. 休眠與喚醒

參數號 參數名稱 推薦值 說明
25-42 輔泵連續運行時間 24H >0H開啟循環泵
25-43 換泵頻率 50Hz 變頻器必須持續低于該頻率，才可以進行換泵
25-50 休眠方式 2 啟用休眠
25-51 休眠壓力準位 95% 達到設定壓力 95% 進入休眠
25-57 喚醒壓力準位 80% 降至 80% 自動喚醒
25-53 休眠頻率 16Hz 進入休眠最低頻率

4. 繼電器與保護

參數號 參數名稱 設定值 說明
05-40[x] 繼電器輸出功能 192 設為供水專用繼電器
25-04 反饋信號源選擇 12 AI 0-10V
25-40 切泵互鎖時間 1.0s 繼電器動作間隔
25-85 皮帶斷裂檢測 1 開啟警告，可選跳閘

5. PID 閉環參數（過程壓力控制）

參數號 參數名稱 設定值 說明
01-00 運行模式 3 過程閉環（PID）
07-20 PID 反饋源 2 54 號端子 AI 接壓力傳感器（4–20mA）
07-30 PID 正反邏輯 0 正邏輯：壓力低→升頻
07-32 過程PI啟動頻率 15Hz 水泵的最低速度
07-33 過程PI比例增益 0.5
07-34 過程PI積分時間 8.00
07-39 給定值帶寬 1.00%

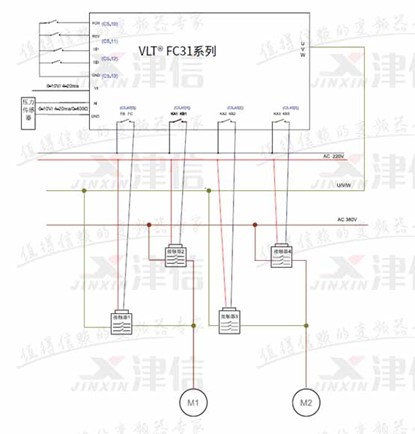

四、主回路與控制回路標準接線（4組繼電器驅動二臺泵, 每個泵占用兩個繼電器示例）




五、總結
VLT® FC31 變頻器以內置多泵控制器為核心，實現了無 PLC 恒壓供水，兼具調試簡便、運行可靠、節能高效等優勢，廣泛適配小區供水、廠區循環水、暖通空調、污水處理等多泵系統。通過 25 組供水參數與標準接線，可快速完成 1 拖 2/1 拖 3/1 拖 4 泵工程部署，是流體系統多泵聯動的理想驅動方案。
